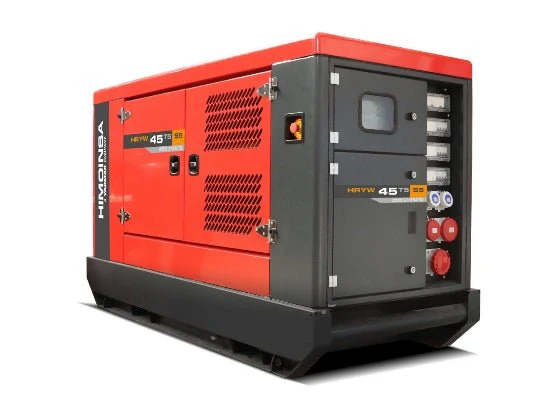

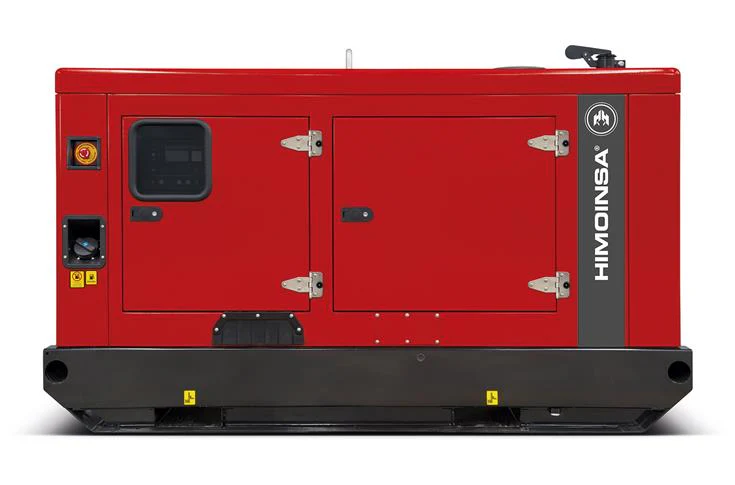

HRYW - 45 T5 S5

Motorspezifikationen 1.500
Nennleistung: 39,6 prp ; 43,7 standby
Hersteller: YANMAR
Modell: 4TNV98CTIHR
Motortyp: Diesel Viertakt
Art der Einspritzung: Direkt
Art der Ansaugung: Turbolader
Zylinder, Anzahl und Anordnung: 4 - L
Durchmesser x Arbeitsweg: 98 x 110
Gesamthubraum: 3,319
Kühlsystem: Kühlflüssigkeit
Spezifikationen Motoröl: API CJ-4, ACEA E6
Kompressionsverhältnis: 18.1
Kraftstoffverbrauch Standby-Betrieb: 11,65
Kraftstoffverbrauch 100 % PRP: 10,13
Kraftstoffverbrauch 75 % PRP: 7,04
Kraftstoffverbrauch 50 % PRP: 5,6
Ölverbrauch unter voller Belastung: 0,27
Maximale Ölmenge: 10,5
Gesamtmenge Kühlflüssigkeit: 4,5
Regler Typ Elektronisch
Luftfilter Typ Trocken
Innendurchmesser Ausgang Abgasrohr: 45
Diesel Motoren
Viertakter
Wassergekühlter
Elektrische Anlassvorrichtung 12V
Kühler mit Druckgebläse
Filterabscheider (Stand sichtbar)
Elektronische Regelung
Trockenluftfilter
Schutzeinrichtungen für heiße Teile
Schutzeinrichtungen für bewegliche Teile

Drehstromgenerator
Pole: 4
Verbindungsart (Standard): Stern - Baureihe
Kupplungsart: S-3 11"1/2
Schutzart Isolierung: Klasse H
Mechanische Schutzart (gemäß IEC-34-5): IP23
Ansteuerungssystem: Selbsterregt, ohne Bürsten
Spannungsregler: A.V.R. (Electronic)
Art der Halterung: Einlagerausführung
Kupplungssystem: Flexible Scheibe
Art der Abdeckung: Standard (Vakuumtränkung)

Elektrisches System
Elektrische Schalttafel für Steuerung und Leistungsschalter, mit Messgeräten und Steuerzentrale (je nach Anforderung und Konfiguration)
Vierpoliger thermomagnetischer Schutzschalter
Regelbarer Differentialschutz (zeitlich und in Empfindlichkeit), serienmäßig in den Schalttafeln M5 und AS5 mit thermomagnetischem Schutzschalter enthalten
Batterieladegerät (in Aggregaten mit Automatik-Schalttafel enthalten)
Heizwiderstand (serienmäßig in Aggregaten mit Automatik-Schalttafel enthalten)
Drehstromerzeuger zum Laden von Batterien mit Erdungsanschluss
Installierte Anlasserbatterie/n (einschließlich Kabel und Aufnahme)
Elektrischer Erdungsanschluss mit vorgesehenem Anschluss für Tiefenerder (Tiefenerder nicht im Lieferumfang enthalten)
Batterietrennschalter Optional

Version Schallisoliert



• Stahlgehäuse

• Verzeichnis für Kühlerfüllung

• Vorinstallation oder Wandnische zur Aufnahme der Schnellsteckanschlüsse für das Umfüllen des Kraftstoffs

• Leckstellensicheres Gehäuse, für das Auffangen von Flüssigkeiten (Auffangwanne) ausgelegt

• Zugang für die Reinigung und Drainage des Kraftstofftanks

• Zugänge für die Reinigung des Gehäuses

• Gehäuse zum Schutz des Aggregatkastens überdimensioniert

• Zugschiene und Staplertaschen für den Transport mit Gabelstapler

• Auspuffklappe

• Schwingungsdämpfer

• Im Gehäuse integrierter Kraftstofftank

• Fließzeitmesser Kraftstofffüllstand

• Not-Aus-Schalter

• Aggregatkasten hergestellt aus hochwertigem Blech

• Hohe mechanische Belastbarkeit

• Niedriger Geräuschpegel

• Schallisolierung auf Grundlage von hochdichter Vulkansteinwolle

• Oberfläche mit Epoxidpolyester pulverlackiert

• Vollständiger Wartungszugriff (Wasser, Öl und Filter ohne Abbau des Verdecks)

• Verstärkte Hebehaken zum Anheben mit Kran

• Hochleistungs-Schalldämpfer aus Stahl mit -35db(A)

• Ölablass-Set Ölwanne

• Vielseitige Möglichkeiten bei der Montage von großräumigen Gehäusen mit Metalltank

• Not-Aus-Schalter (doppelter Schutz durch Notabschaltung innen am Schaltkasten + außen am Aggregatkasten)

• Mechanisch für den Ausgang von Leistungskabeln bearbeitet

• Tür mit Fenster zur Einsicht von Schalttafel, Alarmmeldungen und Messwerten

• Druckverschlüsse

• Dreiwegeventil zum Umfüllen des Kraftstoffs (verfügbar mit 1/2" und 3/8" Anschlüssen) (Opcional).

• Kraftstoff-Umfüllpumpe (Opcional).

Daten der Anlage
ABGASANLAGE
Höchsttemperatur Abgas Betrieb: 480
Durchflussmenge Abgas Betrieb: 10,69
Maximal zulässiger Gegendruck: 1000
Außendurchmesser Abgasrohr: 90

BENÖTIGTE LUFTMENGE
Maximaler Luftdurchsatz für die Verbrennung: 194,16
Luftstrom Ventilator Motor: 1,176
Luftstrom Ventilator Drehstromgenerator: 0,176

INBETRIEBNAHMESYSTEM
Anlaufleistung: 2,3
Anlaufleistung: 3,13
Empfohlene Batterie: 60
Hilfsspannung: 12

KRAFTSTOFFANLAGE
Kraftstoffart: Diesel
Kraftstofftank: 110
Weitere Werte des Kraftstofftanks: 190

Abmessungen
Länge: 2.350
Höhe: 1.450
Breite: 1.110
Maximales Verpackungsvolumen: 3,78
Gewicht mit Flüssigkeiten in Kühler und Ölwanne: 1255
Fassungsvermögen Tank: 110
Autonomie: 11 Stunden
Schallpegel: 64
